智鹏配电房专用绝缘垫黑色气泡防滑绝缘胶垫厂家

                                                   更新:2018-03-28 10:33:00      点击:

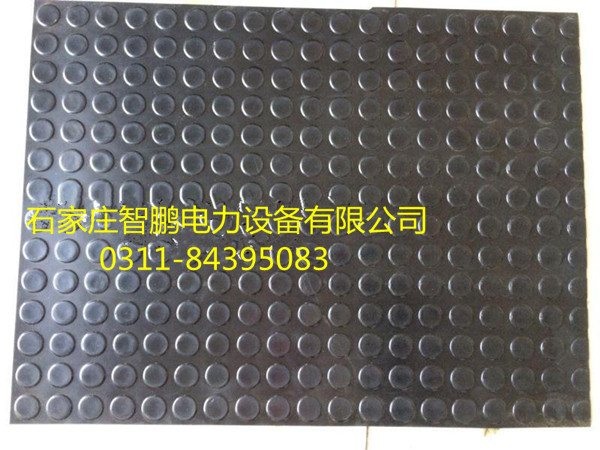

品 名:高压绝缘气泡橡胶垫

规 格:1米宽  1.2米宽

厚 度:3mm 5mm 6mm 8mm 10mm 12mm

耐压: 0.1KV 0.4KV 6KV 10KV 35KV

绝缘橡胶板检验标准:

 外观:
  1、斑痕深度和高度没有超过胶板厚度公差

  2、气泡每平米内,面积小于1cm的气泡不超过5个,任意两个气泡间距离不小于40mm。


  3、杂质深度及长度不超过胶板厚度的1/6


  4、边沿不齐或海面状宽度不超过10mm,长度不超过胶板总长的1/10


  5、没有裂纹 硬度(邵尔A):55-70


拉伸强度及扯断伸长率:


  1、拉伸强度(Mpa)≥5.0


  2、扯断伸长率≥250%


  3、定伸(150%)永久变形≤25%


  4、热空气老化(70℃*72h):拉伸强度降低率≤30%


  5、吸水性≤1.5%


电绝缘性能试验:


  1、耐电压试验:25KV(有效值),保持1min,应无击穿现象


  2、击穿电压试验≥35KV(有效值)


一、绝缘胶板的分类:


  1、按颜色分为:红色绝缘胶板、黑色绝缘胶板、绿色绝缘胶板、灰色绝缘胶板


  2、按电压等级分为:5KV、10KV、15KV、20KV、25KV、30KV、35KV


  3、按厚度可分为:3mm、5mm、6mm、8mm、10mm、12mm


  4、按名称可分为:绝缘胶板,绝缘胶垫,
绝缘板,绝缘毯,绝缘橡胶板



二、绝缘胶垫各系数


1.按照电压等级可分为:

(1)5KV绝缘垫
  技术参数:厚度3mm;颜色 :黑;比重:5.4kg/m
²、红,绿;比重6kg/m²

 (2)10KV绝缘胶垫
  技术参数:厚度5mm;颜色:黑;比重:9kg/m
²、红,绿;比重10kg/m²
(3)15KV绝缘垫
  技术参数:厚度6mm;颜色:黑;比重:10.8kg/m
²、红,绿;比重12kg/m²
(4)20KV绝缘胶垫
  技术参数:厚度8mm;颜色:黑;比重:14.4kg/m
²、红,绿;比重16kg/m²
(5)25KV绝缘垫
  技术参数:厚度8mm;颜色:黑;比重:14.4kg/m
²、红,绿;比重16kg/m²
(6) 30KV绝缘垫
  技术参数:厚度10mm;颜色:黑;比重:18kg/m
²、红,绿;比重20kg/m2

 (7) 35KV绝缘胶垫
  技术参数:厚度12mm;颜色:黑;比重:21.6kg/m
²、红,绿;比重24kg/m²

 2.按颜色可分为:


(1)红色绝缘垫  (2)黑色绝缘垫  (3)绿色绝缘垫

3.按照厚度可分为:3mm,5mm,6mm,8mm,10mm


三、绝缘垫使用范围及存储方式:

广泛应用于变电站、发电厂、配电房、试验室友以及野外带电作业等使用。

应储存在干燥通风的环境中,竖立存放,远离热源,离开地面和墙壁20cm以

上。避免受酸碱和油的污染,不要露天防止避免阳光直射。
