智鹏绝缘橡胶板配电室3*5*8mm绝缘胶板厂家

                                                   更新:2018-03-28 16:18:00      点击:




3mm厚黑色/平方米是5.4公斤,5mm厚黑色/平方米是9公斤,6mm厚黑色/平方米是10.8公斤,8mm厚黑色/平方米是14.4公斤,10mm厚黑色/平方米是18公斤。

绿色1mm厚每平米2公斤。

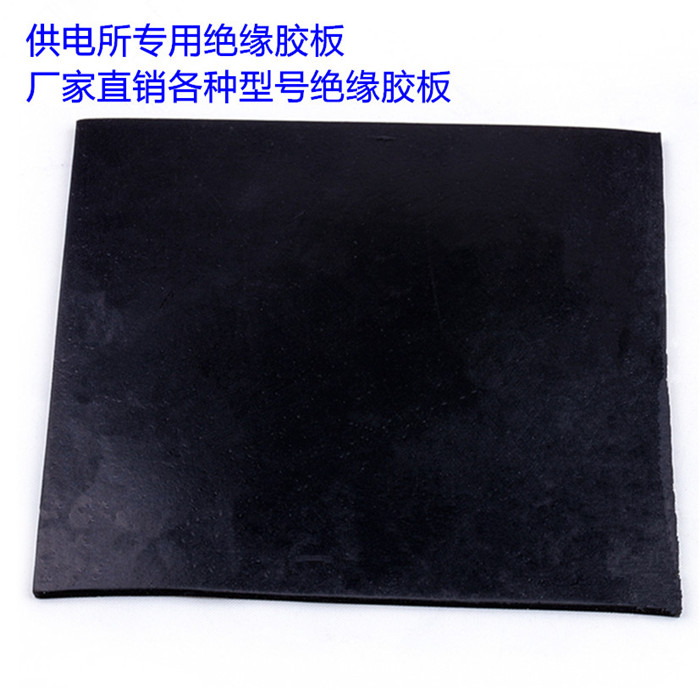

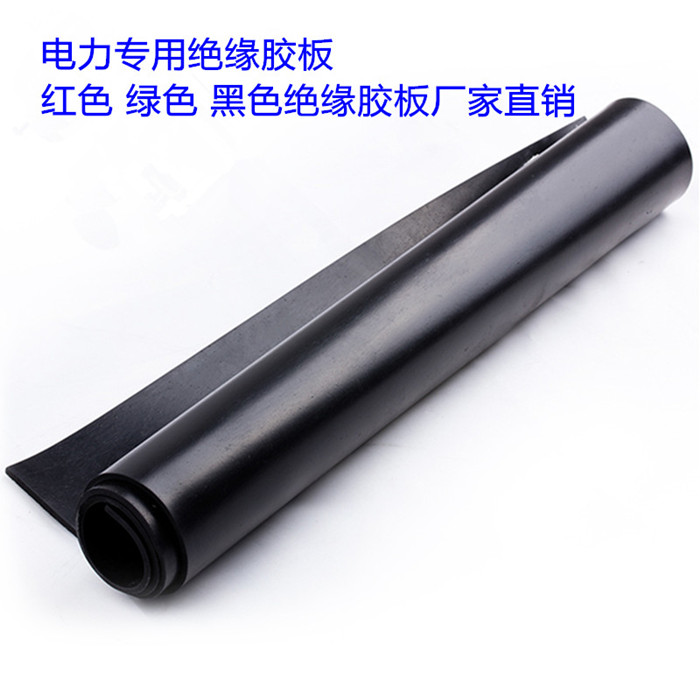

 产品名称:黑色绝缘胶垫、绝缘胶垫、绝缘胶皮

绝缘胶垫广泛应用于变电站、发电厂、配电房、试验室友以及野外带电作业等使用,主要采用采用胶类绝缘材料制作,绝缘垫上下表面应不存在有害的不规则性。有害的不规则性是指下列特征之一,即破坏均匀性、损坏表面光滑轮廓的缺陷,如小孔、裂缝、局部隆起、切口、夹杂导电异物、折缝、空隙、凹凸波纹及铸造标志等。无害的不规则性是指生产过程中形成的表面不规则性。

一、绝缘胶垫的规格:

1.按照电压等级可分为5KV10KV20KV25KV35KV

 2.按颜色可分为:黑色胶垫、红色胶垫、绿色胶垫

 3.按防滑效果可分为:防滑绝缘胶垫、平板绝缘胶垫

4.按厚度可分为:3mm5mm6mm8mm10mm12mm

三、产品材质NRSBR等绝缘性能优良的非极性纯橡胶绝缘剂

 四、外观及尺寸要求:

 绝缘胶垫斑痕或凹凸部分的深度或高度不得超过胶板厚度公差,气泡每平方米内,面积不于1cm2的气泡不超过5个,任意两个气泡间距离不小于40mm,其中杂质深度及长度不超过胶板厚度不小于40mm,胶垫边缘不齐或海绵状部分宽度不超10mm,长度不超过胶板总长的1/10,并且不允许有裂痕。

 五、产品重量:标件50Kg(其他规格按客户要求定制)

 六、产品包装:包装袋(防潮保存和贮藏)

 七、产品用途:

 变电站、发电厂、配电房、试验室及野外带电作业使用。

 八、产品优点:

 1.绝缘橡胶垫专业用于保护在高压设备或其他高压区域工作的人员安全。

 2.绝缘橡胶垫较深横条纹理的乙烯基表面起到良好的防滑效果。

 3.绝缘效果可高达35000V

 4.绝缘橡胶垫厚度达12mm,可有效防止跌跤等危险发生。

注意事项:由于绝缘胶板是用胶类材料制作所以其储存应注意远离热源,离开地面和墙壁20cm以上;避免阳光直射,雨雪浸淋;防止挤压和尖锐物体碰撞;禁止绝缘板与油、酸、碱或其他有害物质接触。绝缘胶板应当贮存在干燥通风的环境中,环境温度宜为1021之间。

绝缘胶垫使用范围及存储方式:

  广泛应用于变电站、发电厂、配电房、试验室友以及野外带电作业等使用。

  应储存在干燥通风的环境中,远离热源,离开地面和墙壁20cm以上。避免受酸碱和油的污染,不要露天防止避免阳光直射。

实验绝缘胶垫概述:

  (1) 简介:加强工作人员对地绝缘,由特殊橡胶制成的橡胶垫。绝缘胶皮又称为绝缘胶板,绝缘橡胶垫,绝缘毯,绝缘橡胶垫等。具有较大体积电阻率和耐电击穿的胶垫。用NR,SBR和IIR等绝缘性能优良的非极性橡胶制造。用于配电等工作场合的台面或铺地绝缘材料。

  (2) 外观:斑痕或凹凸不平:深度或高度不得超过胶垫厚度公差;气泡:每平方米内,面积不于1cm2的气泡不超过5个,任意两个气泡间距离不小于40mm;杂质:深度及长度不超过胶垫厚度不小于40mm;边缘不齐或海绵状:宽度不超10mm,长度不超过胶垫总长的1/10;裂纹:不允许有 2.绝缘胶皮的国家标准:序号项目 周期 要 求 说明 1 工频耐压试验 1年 电压等级 工频耐压 kV 持续时间使用于带电设备区域 高压低压试验时先将绝缘胶垫上下铺上湿布或金属箔,并应比被测绝缘胶垫四周小200mm,连续均匀升压至表8规定的电压值,保持1,观察有无击穿现象,若无击穿,则试验通过。试样分段试验时,两段试验边缘要重合。

绝缘胶垫常规使用配置:

  (1)5KV绝缘胶垫 厚度: 3mm   颜色:红,绿,黑

  (2)10KV绝缘胶垫 厚度:5mm   颜色:红,绿,黑

  (3)15KV绝缘胶垫 厚度:5mm   颜色:红,绿,黑

  (4)20KV绝缘胶垫 厚度:6mm   颜色:红,绿,黑

  (5)25KV绝缘胶垫 厚度:8mm   颜色:红,绿,黑

  (6)30KV-35KV 绝缘胶 厚度:10mm 12mm 比重:18.4KG/m22 KG/m2颜色:红,绿,黑 4.15KV绝缘胶特点:物理机械性能良好,具有优良的绝缘性能,可在干燥的-35~+100℃空气中介电系数要求高的环境中工作。通过43KV测试,正常工作在660V的状态下。广泛应用于变电站、发电厂、配电房、试验室友以及野外带电作业等使用。应储存在干燥通风的环境中,远离热源,离开地面和墙壁20cm以上。避免受酸碱和油的污染,不要露天防止避免阳光直射。



绝缘胶垫结构:

  绝缘胶成分:绝缘胶应采用胶类绝缘材料制作。

  绝缘胶工艺及成型:

  绝缘垫上下表面应不存在有害的不规则性。有害的不规则性是指下列特征之一,即破坏均匀性、损坏表面光滑轮廓的缺陷,如小孔、裂缝、局部隆起、切口、夹杂导电异物、折缝、空隙、凹凸波纹及铸造标志等。无害的不规则性是指生产过程中形成的表面不规则性。

  绝缘橡胶皮厚度:在整个绝缘垫上应随机选择5个以上不同的点进行厚度测量和检查。可使用千分心肝或同样的精度的仪器进行测量。千分尺的精度应在0.02mm以内,测钻的直径为6mm,平面压脚的直径为(3.17±0.25)mm,压脚应能施加(0.83±0.03)N的压力.绝缘垫应平展放置,以使千分尺测量之间是平滑的。

绝缘胶垫国家标准:

配电室电压10KV选 8mm厚 工频耐压实验10000V 1分钟不击穿,在工频耐压实验18000V,20秒击穿.配电室电压35KV 10-12mm厚 工频耐压实验15000V 1分钟不击穿,在工频耐压实验26000V,20秒击穿.配电室低压选5mm厚 500V以下 工频耐压实验3500V 1分钟不击穿,在工频耐压实验10000V,20秒不击穿!
