10kV 高压直流放电棒 放电操作杆 高压伸缩放电棒

                                                   更新:2018-03-28 11:59:00      点击:
\

产品名称:高压直流放电棒

电力电业部门常用规格型号6KV、10KV、35KV、110KV.

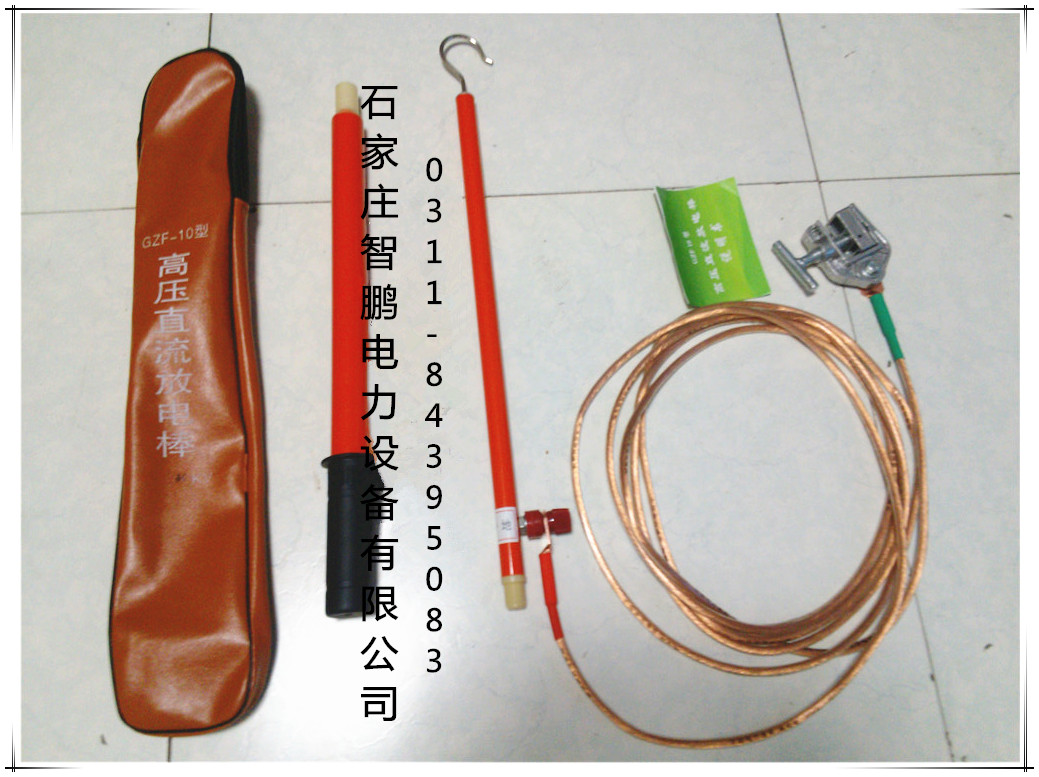

整套高压直流放电棒包括:放电棒两节带钩,16平方接地线4米,16平方铜线端子2个,接地卡子一个,黑色包装背袋一个,说明书一份。可根据用户要求定做线的长度。

 一.高压放电棒是利用新型绝缘材料加工而成。它具有能拉长,又能收缩的特点。便携式收缩型高压放电棒便于在室外各项高电压试验中使用,特别在做直流耐压使用后,对试品上积累的电荷,进行对地放电,确保人身安全。伸缩型高压放电棒便于携带,方便、灵活,具有体积小、重量轻、安全。
一、 产品概述:

规格型号

电阻值

展开长度

节数

备注

FDB-6KV

30MΩ

1M

3/2

全套配:接地软铜线及接地夹

FDB-10KV

40 MΩ

1M

3/2

全套配:接地软铜线及接地夹

FDB-35KV

40 MΩ

1.5M

5/3

全套配:接地软铜线及接地夹

FDB-110KV

60 MΩ

2M

5/4

全套配:接地软铜线及接地夹

FDB-220KV

100 MΩ

3M

5/4

全套配:接地软铜线及接地夹

三、 使用方法

1、检查全套器具是否完整并抽出伸缩杆部分。

2。、将接地线一端接线端子接在放电棒的接线柱上,一定要拧紧。另一端接在接地夹上面,一定要接地牢靠。

3、放电时要在试验进行完毕后,及直流发生器的控制箱升压旋钮归零,此时可观察控制箱上电压表电压降至15kv-20kv左右,方可进行放电。

4、放电时应先用放电棒前端的金属尖头,慢慢接触断开试验电源的试验品。此时放电棒放电过程是经过放电电阻进行对地放电,然后再用放电棒钩子钩住试验品进行二次放电。

四、  注意事项:

1、对大电容试验品放电时,须在试验完毕断开试验电源后,等待一段时间后,是试验品上电荷通过倍压筒及试验品本身对地放电。此过程可以通过观察控制箱上电压表的数值看到。一般在5-15kv时方可用放电棒逐步移近试验品附近,先通过间隙空气游离放电,此时可以听到嘶嘶声,待声音消失后,方可用放电棒尖端接触试验品,最后进行直接对地放电。

2、大电容试验品积累电荷大小与试验品电容的大小和施加电压高低与时间长短成正比。

3、对几公里以上的高压电缆试验结束后,放电时间一般都很长,且须多次反复放电。电阻容量要很大,须订购大容量的放电棒。

4、严禁在未断开试验电源的试验品进行放电。

5、严禁用脚踩踏放电棒,或折弯、折断放电棒。

6、放电棒属于安全工具,严禁受潮影响绝缘度,应放在干燥处。

五、产品全套包含:

1、便携式放电棒  1

2、接地软铜线(两头带线端子) 1

3、接地卡或接地钳(根据客户要求选一)

4、使用说明书:  1

5、产品合格证    1
