产品名称:高压直流放电棒

电力电业部门常用规格型号6KV、10KV、35KV、110KV.

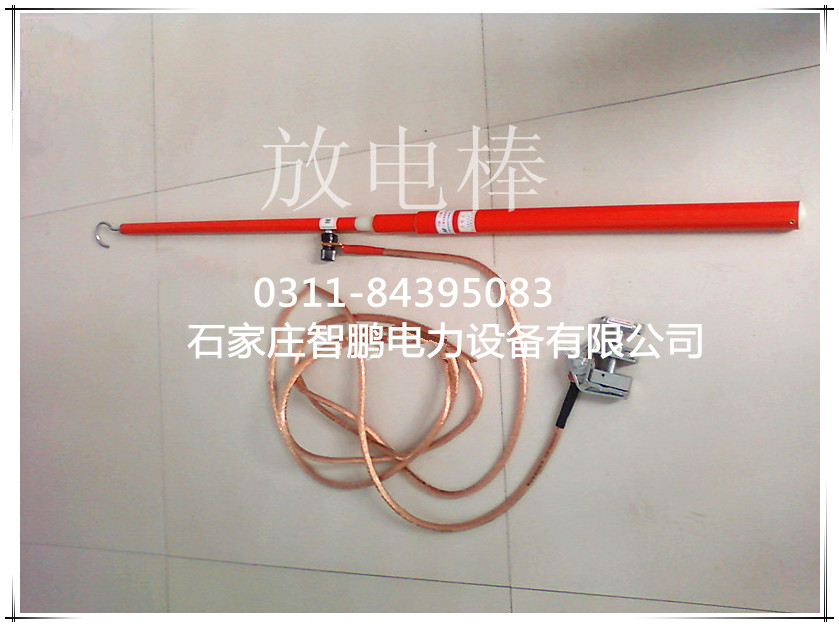

整套高压直流放电棒包括:放电棒两节带钩,16平方接地线4米,16平方铜线端子2个,接地卡子一个,黑色包装背袋一个,说明书一份。可根据用户要求定做线的长度。

一、高压放电棒是利用新型绝缘材料加工而成。它具有能拉长,又能收缩的特点。便携式收缩型高压放电棒便于在室外各项高电压试验中使用,特别在做直流耐压使用后,对试品上积累的电荷,进行对地放电,确保人身安全。伸缩型高压放电棒便于携带,方便、灵活,具有体积小、重量轻、安全。
二、主要技术参数

规格型号

电阻值

展开长度

节数

备注

FDB-6KV

30MΩ

1M

3/2

全套配:接地软铜线及接地夹

FDB-10KV

40 MΩ

1M

3/2

全套配:接地软铜线及接地夹

FDB-35KV

40 MΩ

1.5M

5/3

全套配:接地软铜线及接地夹

FDB-110KV

60 MΩ

2M

5/4

全套配:接地软铜线及接地夹

三.使用方法

 1、将便携式伸缩型高压放电棒伸缩部分全部拉出。

 2、把配制好的接地线插头插入放电棒的接地插孔内,将地线的另一端与大

地连接,接地要可靠。

 3、放电时应在使用完毕后,即直流发生器的控制箱的升压旋钮回到零位

上,此时可观察直流高压发生器控制箱上的电压表的电压下降到15KV~20KV

左右,方可放电。

 4、放电时应先用放电棒的前端的金属尖头,慢慢的去靠近已断开试验电源

的试品,此时放电棒释放电能是经过放电电阻进行对地放电。然后再用放电

棒上接地线的钩子去钩住试品,进行第二次直接对地放电。

注意事项

  1、对大电容试品放电时,须在试验完毕后,断开试验电源后,应等待一段

时间后,是试品上的电荷通过倍压筒及试品本身对地自放电。此时可观察控

制箱上的电压表电压在逐渐下降跌落,当电压表电压下降带较低的电压,一

般在5KV~15KV左右,方可用放电棒去逐渐移向试品附近。先通过间隙空气游

离放电,此时可听到嘶嘶的声音,当无声音后,用放电棒尖端去碰试品,最

后将试品直接接地放电。

  2、大电容试品积累电荷的大小与试品电容点的大小和施加电压的高低与时间的长短成正比。

  3、对几公里以上的高压电缆试验结束后,放电时间一般都要很长,且需多

次反复放电。电阻容量要很大,需订购大容量的放电棒。

  4、严禁未拉开试验电源用放电棒对试品进行放电。

  5、严禁用脚踩及重物挤压放电棒,严禁折弯、折断放电棒。

  6、严禁将放电棒受潮,影响绝缘强度,应放在干燥的地方。
